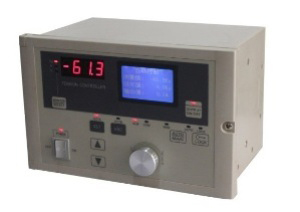

張力控制器是一種由單片機或者一些嵌入式器件及外圍電路開發(fā)而成的系統(tǒng)，是一種控制儀表，它可以直接設(shè)定要求控制的張力值，然后直接輸入張力傳感器的信號（一般為毫伏級別）作為張力反饋值，通過比較得出偏差后，輸入到PID等控制器進行處理，最好輸出給外圍執(zhí)行機構(gòu)去控制，最終達到偏差最小，系統(tǒng)響應(yīng)最快的目的。

    工作原理：

    1、線圈靜止型磁粉離合器和磁粉制動器是控制輸入電流，達到改變輸出轉(zhuǎn)鉅的自動化器件。

    2、當線圈不通電時，輸入軸旋轉(zhuǎn)，磁粉在離心力的作用下，壓附于夾環(huán)內(nèi)壁，輸出軸與輸入軸沒有接觸，此時，為空轉(zhuǎn)狀態(tài)。

    3、當線圈通電時，磁粉在磁力線作用下產(chǎn)生磁鏈，從而使輸出軸與輸入軸成為一剛體而旋轉(zhuǎn)，并在超載時產(chǎn)生滑差，此時為工作狀態(tài)。從而達到傳遞扭矩的目的。

    張力控制器接線注意事項說明：

    1、輸入信號線、開關(guān)量輸入與輸出端子、輸出電源等弱電線應(yīng)當遠離儀器電源線、動力電源等強電線，以避免產(chǎn)生信號干擾等情況。

    2、注意，輸入信號、開關(guān)量輸入輸出端子、輸出電源等弱電端子一定不要接強電，否則將會燒毀整個儀器。

    3、按正確的接線圖將張力傳感器信號接好，如果需要接雙只張力傳感器時，必須注意信號極性不能接錯，否則顯示的測量值將會不精確的。

    4、如果僅接單只張力傳感器的話，未接張力信號的輸入端子必須要短接。

    5、張力傳感器屏蔽線一定要接SG端子。
